100X 遙控浮球閥

遙控浮球閥
所屬系列:水力控制閥系列
檢索關鍵字:遙控浮球閥,100x浮球閥,浮球遙控閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、100X遙控浮球閥--概述



100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統,調定后,自動控制液面高度。本產品直接利用液面控制,不需要其它裝置和能源,保養簡便,液面控制準確度高,不受水壓影響,密封可靠。 廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面控制。



壓力等級:PN10﹑PN16﹑PN25

隔膜式:DN20~450

活塞式:DN350~800



二、100X遙控浮球閥--工作原理



當管道從進水端給水時,由于針閥、球閥、浮球閥是常開的,水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池,此時控制室不形成壓力,主閥開啟,水塔(池)供水。



當水塔(池)的水面上升至設定高度時,浮球浮起關閉浮球閥,控制室內水壓升高,推動主閥關閉,供水停止。當水面下降時,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。



三、100X遙控浮球閥--主要技術參數



公稱壓力(Mpa)殼體試驗壓力(MPa)密封試驗壓力(MPa)適用介質介質溫度(℃)
1.01.51.10-80
1.62.41.76
2.53.752.75



四、100X遙控浮球閥--主要零件材料



零件名稱零件材料
閥體 閥蓋WCB
閥座 閥盤銅合金
密封圈 O型圈丁腈橡膠
閥桿2Cr13
彈簧50CrVA
針型閥銅合金
球閥銅合金
浮球閥銅合金
微型過濾器不銹鋼

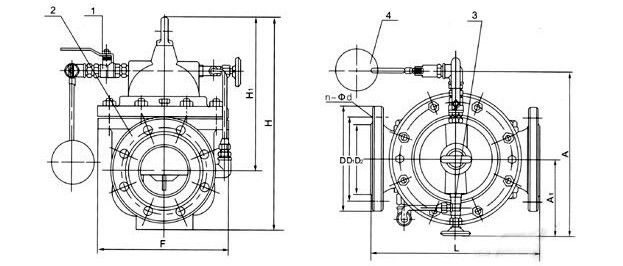

五、100X遙控浮球閥--部件列表



1、球閥2、產閥3、針閥4、浮球閥



六、主要外形及連接尺寸



公稱通徑    尺    寸(mm)
    DN(mm)  L    A1    A    H1    H    F
    20    150    130    325    179    212    116
    25    160    130    325    179    212    116
    32    180    130    325    179    212    116
    40    200    140    335    210    265    168
    50    203    140    335    210    265    168
    65    215    140    335    215    310    180
    80    241    145    345    245    350    210
    100    270    155    365    305    460    284
    125    300    165    385    365    520    310
    150    330    180    410    415    570    370
    200    400    205    465    510    840    463
    250   480    225    505    560    890    525
    300    550    245    545    658    1030    625
    350    622    275    595    696    1090    705
    400    685    285    625    735    1150    778
    450    750    285    625    735    1150    778
    500    811    410    780    750    1110    690
    600    935    456    888    850    1286    785

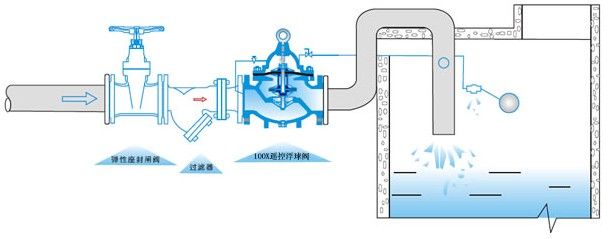

七、安裝示意圖
