首先，200X-16-100減壓穩壓閥 - 概述

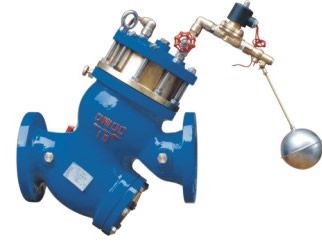

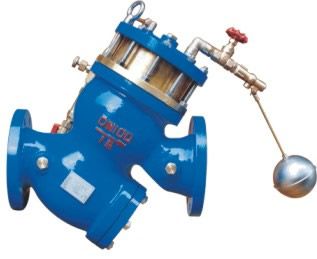

200X-16-100減壓穩壓閥由主閥，先導閥，針閥，球閥，微過濾器和壓力表組成，形成液壓控制接管系統。使用時，當設定出口壓力時，可以自動保持穩定的出口壓力。本產品采用自支撐先導閥，不需要其他設備和能源，維護方便，壓力控制精度高，受入口壓力和流量影響小，減壓和電壓調節可靠。廣泛用于高層建筑，生活區等供水管網系統和城市供水工程。



二，200X-16-100減壓穩壓閥- 工作原理



當閥門從入口端供水時，水流過針閥進入主閥控制室，出口壓力通過導管流向?qū)чy。當出口壓力高于先導彈簧設定值時，先導閥關閉。控制室停止排水，此時主閥控制腔室壓力上升并關閉主閥，出口壓力不再上升。



當閥門出口壓力下降到先導閥設定壓力時，先導閥打開，控制室向下游排放。由于先導閥系統的位移大于針閥的進水口，因此主閥控制室中的壓力下降。入口壓力打開主閥。在穩定狀態下，控制室有相同的排水和排水，主閥開度不變，出口壓力穩定?？梢酝ㄟ^調節先導彈簧來設定出口壓力。



三，200X-16-100減壓穩壓閥 - 主要技術參數：
